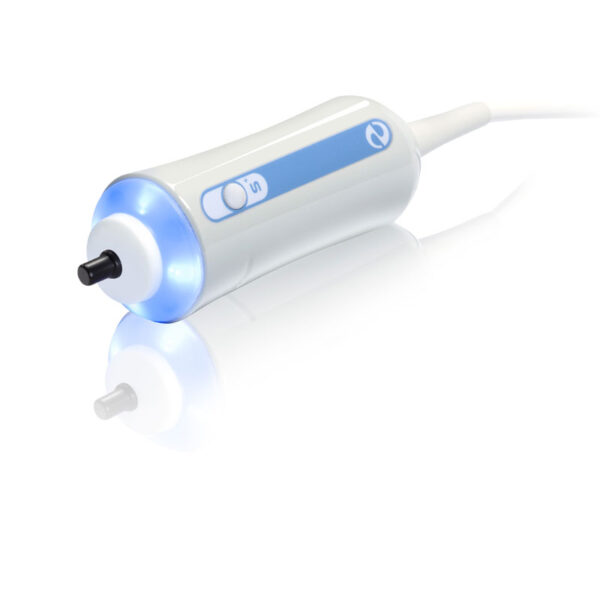

Датчик S+ для аппарата Фиброскан

Назначение и область применения

• Обследование детей в возрасте примерно от 1 месяца до 14 лет.
• Диагностика пациентов с астеническим телосложением и узким межреберным пространством.
• Альтернатива биопсии печени для оценки степени фиброза у соответствующей категории пациентов.
• Мониторинг хронических заболеваний печени в динамике.

Принцип работы

В состав датчика входит ультразвуковой преобразователь, расположенный на оси электродинамического вибратора. Кратковременная вибрация формирует поперечные упругие волны сдвига, которые распространяются через кожу, подкожно-жировую клетчатку и далее в паренхиму печени. В процессе прохождения волны ультразвуковой преобразователь выполняет эхографический сбор данных, измеряя скорость распространения волны сдвига. На основании этой скорости рассчитывается эластичность ткани печени в исследуемой зоне.

Морфологические критерии применения

Выбор режима использования датчика S+ определяется морфологическими параметрами пациента, в первую очередь периметром грудной клетки в области мечевидного отростка.

*Измерение выполняется на уровне мечевидного отростка.

Конструктивные особенности

• Оптимизированная эргономика корпуса для удобства ежедневной работы оператора.
• Легкий и компактный кожух для снижения нагрузки на руку специалиста.
• Уменьшенный по толщине трансдуцер для установки в узком межреберье ребенка.
• Специализированный алгоритм обработки сигнала, адаптированный к небольшому размеру печени и анатомическим особенностям детей.

Преимущества для педиатрии

• Учет анатомических особенностей детей: уменьшенное межреберное пространство, меньший размер печени.
• Возможность раннего выявления и оценки фиброза печени при хронических заболеваниях.
• Минимальный дискомфорт для пациента, отсутствие необходимости анестезии и госпитализации.
• Возможность частого мониторинга состояния печени без риска, связанного с инвазивным вмешательством.

Преимущества по сравнению с биопсией печени

• Процедура не требует общей анестезии и проведения черезкожной пункции.
• Отсутствует необходимость госпитализации и длительного наблюдения после исследования.
• Не требуется предварительное обследование, связанное с оценкой свертывающей системы крови для снижения риска кровотечения.
• Исключены такие осложнения, как кровотечение из места пункции, гематома печени, повреждение соседних органов и риск заноса инфекции.
• Пациент не испытывает выраженной боли и дискомфорта во время и после процедуры.

Габариты и эксплуатационные особенности

• Высота датчика: около 15,8 см.
• Ширина датчика: около 5,2 см.
• Датчик является единственным элементом системы, непосредственно контактирующим с кожей пациента.
• Для каждого пациента требуется проведение тщательной обработки поверхности датчика.

Требования к дезинфекции

• Датчик подлежит обязательной дезинфекции после каждого пациента.
• Разрешено использовать только дезинфицирующие средства, не содержащие спирт.
• Применение несоответствующих средств может повредить рабочую поверхность трансдуцера.

Техническое обслуживание и калибровка

Датчик S+ содержит механические компоненты, чувствительные к длительной эксплуатации, поэтому требует регулярной калибровки для сохранения точности измерений.

• Рекомендуемый интервал калибровки: каждые 6 месяцев или каждые 20 000 вибраций (в зависимости от того, что наступит раньше).
• При достижении порогового значения на панели аппарата появляется значок датчика красного цвета.
• После появления индикатора датчик должен быть направлен на калибровку в авторизованный сервисный центр в течение одного месяца.
• До проведения калибровки использование датчика допускается, однако рекомендуется выполнить обслуживание как можно быстрее.
• На аппаратах с более новой версией программного обеспечения интервал калибровки может составлять 12 месяцев (при соблюдении регламента производителя).

Ключевые преимущества для клиники

• Расширение контингента пациентов, доступных для неинвазивной эластометрии.
• Повышение информативности обследования за счет адаптированных режимов для детей и астеничных пациентов.
• Снижение затрат и рисков, связанных с проведением биопсии печени.
• Удобство интеграции в существующий диагностический процесс с использованием аппарата FibroScan.
